X線機基本理論24問答

  • 發布時間:2019-09-04
  • 發布者: 本站
  • 來源: 原創
  • 閱讀量:
邵陽電動鉛門銷售,手動防護鉛門安裝,邵陽市福祥射線防護器材有限公司

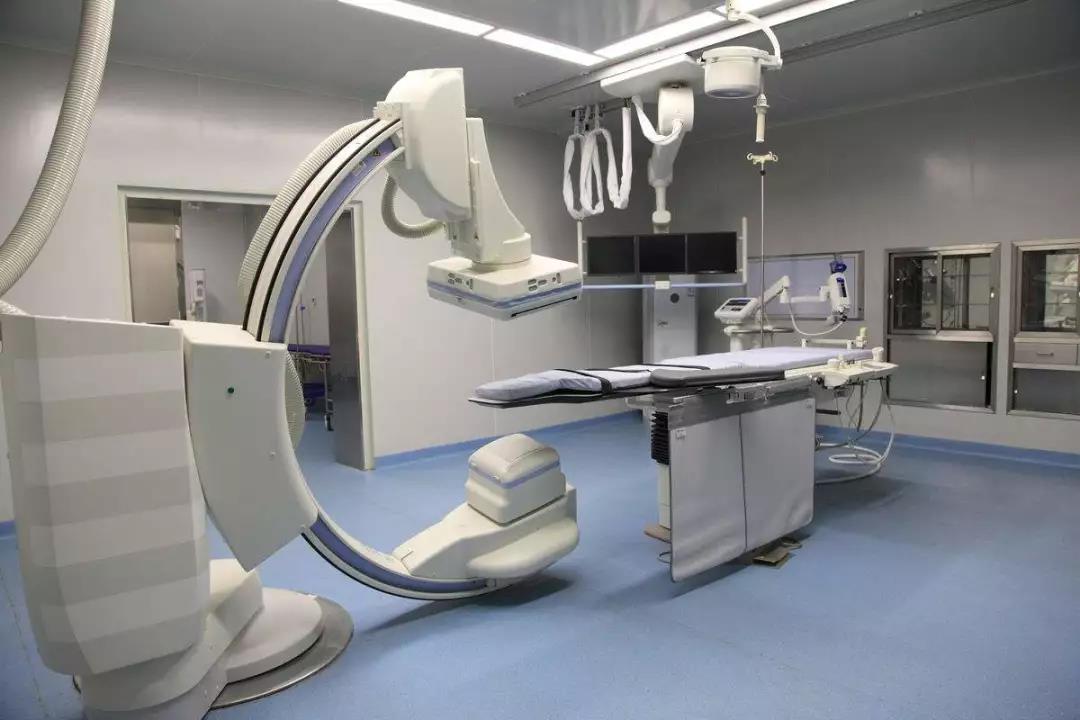

一臺普通X線機通常由哪些主要部分構成?

核心部件是什么?


普通X線機主要由控制臺、高壓發生器、機頭、診視床和各種機械裝置組成。機頭內安置了X線管。小型X線機的高壓發生器和機頭是集合在一起的,以圖輕巧,稱為組合機頭。


因為X線機是一種將電能轉化為X線的設備,而這種轉化是通過X線管來實現的,所以,X線管便成了一部X線機的核心部件。每一種X線管由于材料和結構均已確定,因而極間絕緣:強度和陽極熱容量均受到一定限制。工作時管電壓,管電流和施加管電壓的時間三者任何一種搭配均不超過X線管的耐受程度,否則即有頓時損壞X線管的危險。X線機中的高壓部分,控制部分、燈絲加熱部分、過載保護部分、限時部分等各種電路都是為了保證X線管工作正常而設置的。


可見,X線管在X線機中是居于核心地位的,在工作中應予以重點愛護。


2

X線管由哪些主要部分構成?

各有什么主要作用?


一只普通x線管通常由陰極、陽極和密封電極的玻璃壁構成。


陰極是由鎢絲繞成的也稱燈絲,使用時燈絲通電加熱,通過熱致發射提供自由電子;另外,為使電子形成理想的電子束,燈絲周圍常加一金屬集射罩并使之與燈絲一端接通而和燈絲處于同電位。


陽極是由鎢制成的光潔平面,素稱陽極靶面,靶面的功用是將高速電子的動能轉化為X線。為了使X線有效地輻射出來以及形成盡可能小的有效焦點面,靶面都傾斜一定角度。靶面產生X線的同時還產生大量的熱,為使熱量及時散盡便將鎢靶嵌在傳熱良好的銅休上。另外,為了防止電子反跳和X線的散射,常見的X線管中靶面周圍還安置了一個銅制防護帽。密封完好的玻璃壁能夠維持X線管內部的高度真空以便減少電子運動的阻力,保證單向?qū)щ娦砸约胺乐篃艚z和靶面的氧化。


3

X線管產生X線的必要條件是什么?


欲使X線管產生X線,第一必須把燈絲加熱到發射足夠的自由電子數的程度,第二必須在陰極和陽極間加上陰極為負陽極為正的一定數量的電壓,使陰極和陽極間形成加速電子的電場,電子在電場中獲得能量后撞擊鎢靶,在鎢原子內將其部分能量轉化為X線。


總之,X線管產生X線的必要條件一是燈絲加熱,二是兩極加高壓,兩者缺一不可。X線機不出X線時一般要從這兩個方面查找原因。


4

毫安表指示的數值代表什么意思?


毫安表和X線管是串聯在高壓電路中的,毫安表指示的數值既通過X線管的電流值,因此,毫安數越大表示每秒鐘撞擊陽極靶面的電子數越多從而產生的X線量也越多。經過數秒鐘產生的X線的總量可以用毫安數和時間的乘積來間接表示,通常把這個積數稱為曝光量。


每秒鐘一毫安的暴光量叫做一毫安秒,記作1mAS。在全波整流X線機中,由于高壓電纜和高壓變壓器次級導線對地存在分布電容,這些分布電容可以等效成一個并聯于X線管的等效電容,因此,毫安表指示的數值不全是產生X線的管內電流,其中有幾個毫安的電流量是通過分布電容的,這部分電流叫做電容電流。


電容電流由于數量少而對照片工作沒有顯著影響,但因和透視時管內電流的數值相近,容易給人以假象,所以機器內部一般均有相應措施予以抵償。小型X線機均為自整流式的,毫安測量系統不加整流器、因此,毫安表不顯示交流電容電流值。


5

千伏表指示的數值代表什么意思?


X線管內的電子所具有的動能是由X線管兩極所加的電壓數值決定的(E=ev),電壓越高電子的動能越大,產生的X線能量也越強,即穿透力越強,因此,千伏表指示的數值是間接表示X線穿透力強弱的。


為了保證設備的安全,千伏值均在高壓變壓器初級予先選定好的,這種措施稱為千伏予示。在曝光過程中是嚴禁調節千伏的。


6

X線管的壽命主要由哪些方面決定了?


一個完好的X線管應該是在允許的時間內,在允許的管電壓和燈絲加熱電壓下,在使用方向上產生數量足夠的,穿透力滿意的X線束,凡不能同時達到這些要求的X線管就可認為壽命終了。


在長期使用中,如果燈絲蒸發較多而變細導致電子發射不足,因而X線量減少,此時,X線管已開始衰老。另外不論什么原因,只要燈絲斷路則父線管即成了一只廢管。管內充氣后將使電子阻力加大,產生的X線軟弱,失去使用價值,嚴重時則不能產生X線且出現高壓短路現象,若氣體中含有氧氣可使燈絲立即燒斷??傊?,充氣的管子也是一只廢管。


由于過載而引起的陽極靶面粗糙不平,紋裂脫落,熔成凸起凹陷等,使X線的方向分散,有效焦點面積發生變化,因而得不到滿意的影象,此時,X線管雖然也能產生X線也只好舍棄不用了。總之,X線管的壽命主要是由燈絲、真空度和靶面三個方面決定的,三者之一出現問題X線管則不能正常工作。對旋轉陽極X線管而言,陽極必須能靈活的轉動。使用中靶面損壞和真空度降低是多見的。


7

為了延長X線管的壽命,工作中應注意些什么問題?


因為X線管的壽命主要是由陽極靶面、真空度和燈絲三個方面決定的,所以工作中主要從這三個方面加以注意。


陽極靶面的損壞多數為瞬間過載造成的。所謂瞬間過載即管電壓、管電流和曝光時間三者搭配后的總輸入能量超出X線管的使用規格,使之瞬間產生的熱量超過陽極的最大儲存能力,造成局部過熱。這種局部高溫可使鎢靶蒸發,造成粗糙不平,也可使靶面各處產生漲縮不均而造成裂縫。較大型X線機均有過載保護措施,但小型X線機一般沒有這種措拖,使用者務必精心操作防止瞬間過載。使用較大型X線機也應經常留心是否出現過載的情況,若存在這種情況應立即查出原因,調整正常。另外,由于較大型X線機的過載保護裝置大多是一次性保護,所以在工作最較大時,雖然每次曝光均不過載,但因曝光頻繁,熱量積累較多,也會使靶面損壞。因此,必須保持間斷使用和創造良好的散熱條件。


真空不良主要由兩方面的原因造成,一方面是受機蹤撞擊使玻璃壁產生裂紋而進氣;另一方面由于電極內部存留的氣體逐漸逸出和電極的蒸發引起的真空度下降。因此,使用中要防止劇烈振動,放置較久的X線機使用時要對X線管進行訓練以提高其真空度。愛護燈絲的方法主要是不可隨便提高燈絲電壓。另外,工作完了時隨即關閉X線機,毫安選擇器平常應置于透視位,工作之前先開機予熱。


8

X線機的機頭如何放置比較合理?


X線機工作時機頭內X線管的陽極是個熱源,機頭放置應使陽極在下陰極在上比較合理,因為陽極周圍的絕緣油受熱后體積膨脹比重減少因而向上起浮,陰極周圍的冷油便向下沉降,這樣,通過絕緣油的對流而使陽極冷卻較快,防止由于熱量的積累而使機頭損壞。


9

旋轉陽極X線管有什么優點?

使用中要注意什么問題?


為了提高影象的清晰度,使用中希望X線管的焦點面越小越好,為了減少由于病人的活動而在膠片上產生的模糊度又希望能在盡量短的時間內曝光完畢即希望X線管的容量越大越好。這兩項相互矛盾的要求,固定陽極X線管很難同時達到,旋轉陽極X線管正是為此而產生的。它的陽極是―個高度很小的鎢制圓臺,斜面作為靶面,工作時由于陽極是旋加轉的,所以即使有強大的電子束,也不至于打壞靶面,這樣,有效焦點便可作得很小又能耐受強大的電流,可見,轉陽極X線管適用于大毫安短時間的曝光。


使用旋轉陽極X線管時除了注意固定陽極X線管那些題之外,尤其應該注意的是曝光之前要先啟動陽極,待陽極旋轉達到全速時再進行曝光,否則于傾刻之間即可使靶面損壞。不過凡用旋轉陽極X線管X線機都設計了啟動保護裝置,在正常情況下使用者不必擔心,因為陽極達不到全速嗣管電壓一般是加不上的,但在故障情況下卻可能曝光,此時應立即排除故障,切不可勉強進行工作。另外,在陽極轉動過程中,不宜同時轉動機頭防止在陽極軸上產生慣性轉矩造成嚴重故障。


10

X線機的高壓部件主要包括哪些?

檢查高壓部爭必須注意什么問題?


高壓部件主要騷指處在對地為高電位的部件,在X線秒中主要包括高壓變壓器、燈絲加熱變壓器、高壓整流管?高壓電纜、高壓插頭和插座,X線管以及這些部件閻的引線,貯球管機器中的高壓交換閘等。


檢查這些部件時,若在帶電情況下進行,應將高壓變骨器初級拆下后在高壓變壓器端短路接地脅保安全,若需拔下電纜進行檢查,則必須使芯線觸街機殼放掉高壓靜電。


高壓變壓器次級分布電容上的高壓靜電,由于中心接地,礦高壓停亡后靜電可以自行放掉,但在故障情況下也可能存儲高壓靜電,為了確保安全還應用一接地導線觸碰高壓發生內各待檢查的部件,以使靜電徹底放掉。


另外,毫安測量部分雖然對地處于零電位,但是萬一中心接地不良或毫安測量侖分有斷路故障則撻個測量部分都處于高電位,因此,用毫安表檢查管電流寸操作者應該確保電路接觸良好并將身體離開電表和接線。


11

在四管全波整流X線機中,每根電纜芯線

對地電壓與千伏表指示的數值大約有什么關系?


在四管全波整流X線機中,由于高壓變壓器次級中心都是接地的,而每根高壓電纜的芯線在每一半周內總是通過一個整流管與高壓變壓器次級一端相連接,因此,如果不計整流管上的壓降則每根電纜芯線對地的電壓實際上等于表指千伏數的一半,例如,表指60KV時電纜芯線對地電壓為30KV。對于額定電壓為100KV的X線機每根電纜應耐60KV以上。


12

在四管全波整流X線機中,

每只整流管承擔多高的反向電壓?


在四管全波整流X線機中,有一對整流管正極相連后作為直流高壓電源的負極,兩個整流管的負極則分別接入高壓變壓器的次級兩端,另一對整流管的負極相連后作為高壓直流電源的正極,兩個整流管的正極分別接入高壓變壓器的次級兩端。工作時,兩對整流管中各有一個導通,如果不計導通管上的壓降,則不導通的兩管將承擔全部次級電壓,可見,每只整流管所承擔的反向電壓即為每次工作時選取的電壓。選用整流管時應使其最高反向電壓為機器的額定電壓的125%以上,如額定電壓為100KV則整流管的最高反向電壓應為125KV以上。


在四管全波整流X線機中,每個燈絲變壓器的次級對地電壓有多高?不論是整流管燈絲加熱變壓器還是X線管燈絲加熱變壓器其次級對地電壓與電纜芯線對地電壓一樣,均為表指千伏數的一半。


13

毫安測量部分發生斷路時,

為什么保護部件能工作?


控制臺中的毫安測量部分是從高壓變壓器次級中心處引出的。一旦毫安測量部分斷路,整個高壓部分可等效成以X線管內電路的恒流源,此恒流源是以斷路處作為輸出端的。于保護部件均跨接在測量毫安的電路上,因此,斷路的瞬旬將承擔全部高壓從而開始工作,保護部件工作后,由于高五幾乎全部降到X線管上而不至于引向控制臺,因而起到保護作用。


14

四個整流管中有一個壞了會出現什么現象?


整流管的常見故障有三種,第一燈絲斷路,此時機器以卜波整流方式工作,各檔毫安數減半;第二管內充氣,此時C現高壓短路現象(參看391題;),頻三陽極熔化穿孔,輕者至整流管真空度降低,重者可使管子碎裂,此時機器在大毫主工作時X線穿透力減弱或者出現高壓短路現象,機器完全不能工作。

15

有兩個整流管燈絲斷路機器會出現什么現象?


兩個整流管同時燒斷燈絲可有三種情況因而伴有三種相的現象。第一在同一半周內的兩整流管同時斷絲,此時機器以半波整流方式工作,各檔毫安數減半。第二與同一直流高壓輸出端相接的兩整流管同時斷絲,則機器既無熒光也無毫安(可能出現微弱的電容電流)。第三與同一交流高壓輸端相接的兩個整流管燈絲同時斷路,此時機器照片不感光。


16

X線機不出X線時有哪些可能?

如何檢查?X線故障的一般規律是什么?


如果高壓繼電器不工作則故障出白控制電路和電源部分,若高壓繼電器工作正常時仍不出X線則主要有三種可能,第一管電壓沒有加上,可由高壓變壓器初級中保險絲路,繼電器接點不通和次級電路中整流管工作不正常,有高壓交換閘者陽接按線可能斷線等故障造成。第二是X線管燈絲沒加熱,可由穩壓器不輸出,燈絲加熱變壓器初級斷路,插頭插座接觸不良,陰極電纜芯線斷線等故障造成。第三是x線管燈絲斷開或靶面脫落。


檢查時可分兩步進行。第一步直觀檢查,首先查看X線署管燈絲是否燃亮,若燈絲不亮則燈絲加熱電路有故障或燈絲斷線;若燈絲亮度正常再查看管電壓,先看整流管是否都燃亮,其次可在高壓繼電器工作的同時用螺絲刀頂?shù)礁邏喊l(fā)生罩器(或小型X線機的組合機頭)的外殼上,將耳朵貼在螺絲:蠹刀的把柄上,傾聽高壓變壓器是否有明顯的嗡聲,若有嗡聲.說明高壓變壓器已經工作,否則高壓沒有加上,;作這種檢森盞之前必須保證機器外殼有良好的接地。第二步作深入檢查,可根據第一步檢查確定的故障范圍;打開機器用萬用表分段量檢查即可迅速找出故障所在。


一臺普通X線機的常見故障,大致是有些規律的,一般四管之一充氣可將四管燈絲全部熄滅,在暗室條件下加上透視高壓,同時觀察高壓發生器內,發現有閃光的那只管子即為充氣的壞管子。有時因為充氣輕微,閃光可能不出現,此時可將電壓升到80一90KV一般情況即可發現閃光:此法的道理是四管熄滅后構成了四個電容器,電容器是交流電通路,因此,可引起充氣管內部的氣體產生自激放電從而發出微弱的閃光,充氣越嚴重閃光越明顯o


17

絕緣油的作用是什么?

絕緣強度不低于多少?


絕緣油的作用是高壓絕緣,二是散熱冷卻。因此,無論是機頭還是高壓發生均不能在缺油的情況下工作,特別是機頭內,一則由于X線管陽極是熱源,缺油后散熱不良,二則由于空間小,缺油后容易引起高壓放電,兩者均能影響X線管的壽命。


絕緣油的絕緣強度不應低于25KV/mm,一個整流管壞了以后機器以半波整流方式工作,能否通過調整x線管燈絲電壓的辦法將毫安調原來的數調整燈絲加熱電壓固然可將毫安提升到原來的數值,但由于以下兩個原因一般不可這樣作。第一可能造成瞬間過載,半波整流電源中直流毫安表指出的電流值如果和全波中的相等,那么半波中的電流峰值幾乎為全波中的電流峰出兩倍,這樣可能在瞬間內超出X線管的使用規格而使靶面損壞。第二燈絲加熱電壓可能超過額定值而使燈絲蒸發較快扇;在半波整流時,高壓變壓器次級線圈中增加了直流成份,內產生了直流磁通,工作時可使初級產生強大的交使繼電器的接點燒壞。


18

高壓短路時有哪些現象?


于高壓引線碰地,或因引線太近,高壓部件擊穿等而使極性相反的高壓兩端不經負載(即X線管)直接連通即為高壓短路。


高壓短路時將釋放巨大的電能即高壓變壓器的初級將產生超出正常值的巨大電流由此引起一系列的異?,F(xiàn)象,電源變壓器和高壓變壓器發出很大的嗡聲,電源繼電器不能維持工作而使機器斷電,若短路持續時間較久可使保險絲爆斷,除了接地的高壓線包和其引線對地短路以外其余短路故障幾乎都使事安表指針有不正常,全波整瞄的指針到滿度,自整流式的指針將振動不穩。高壓電纜擊穿時將產生二種按殊啟氣迷,插頭插座擊穿且留下打火爬行痕跡,一般均有特殊的放電聲,有時還可能看到煙霧和閃光。


19
毫安測量電路中有哪些常見故障?


毫安測量電路中的故障一般不影響X線的產生,故障常見于整流器和毫安表內。整流器一般是四管橋式的,常見故障是管子擊穿,一般話來,一只管子擊穿則毫安值近于半數,兩只管子同時擊穿毫安值趨近于零。表內故障主要是分流電阻斷路和表頭線圈斷線。其中若照片時指數為零透視時指數偏高則分流電阻中數值較大的電阻斷路;若透視和照片指針都沖到滿度則分流電阻中數值較的電阻斷路。表頭線圈斷線則表指針始終指零。


20

毫安表指針沖到滿度有哪些原因?


對四管全波整流式X線機主要有以下幾種原因,第一高臨短路。電容電流抵償接反。第三X線管燈絲加熱電壓舊高。第四毫安表內分流電阻斷路;對于自整流式X線機則有后兩條成立。


21

X線機曝光不止時位采取什么緊急措施?


X線機曝光不止是一種很危險的故障,很容易超出X線陪的使用規格而使靶面損壞。出現這種故障的原因主要有:限向器失靈、手開關損壞繼電器接點粘住鐵心接觸面存在臨垢致使斷電后鐵心仍能維持不掉等,由此可見,這種故障陡一種失控現象,出現后只有當即關閉機器或迅速拉下電源侗方能避免機器損壞


22
整流管、X線管充氣后為什么燈絲發暗?


整流管和X線管均為高度真空部件,這種狀態除了保證單向?qū)щ娦院碗娮邮鴷惩o阻以外,還使燈絲所產生的熱量不能通過氣體對流方式而失散,但是,在亢氣情況下,雖然加熱電壓依舊不變,熱量卻可以通過管內氣體的對流傳到管壁,使燈絲溫度降低而發暗。工作中可依據燈絲的亮度判斷管子的真空度。最后,若管子在絕緣油內碎裂,燈絲浸在油內則通電時燈絲內的加熱電流雖然不變(由于處在冷油內甚至司能增大)也無一絲光亮,所以,只要肯定加熱正常而燈絲不亮則管子很可能是碎了


23

X線機對電源頻率有什么要求?


X線機對電源頻率有十分嚴格的要求,即高不能超過赫茲,低不能少于49赫茲,否則機器不能正常工作。


若頻率太高,機器中的電感元件鐵心發熱較多,影響絕緣強度,而且對裝有磁飽和穩壓器的X線機將使毫安加大造成過載,嚴重時電壓將滑不下來,工作時容易使X線管靶面損壞;


若頻率太低,則電感元件中的線圈發熱較多,同樣影響絕緣強度,對裝有磁飽和穩壓器的X線機將使毫安下降,嚴重時畦壓調不上去,電動床啟動不起來。


可見,X線機對電源頻率的要求比一般電器要嚴格更多,工作中不能忽視,特別是自備電源的單位,一定要保證電源頻率在機器的要求范圍內,否則不僅可能影響工作而上可能損壞機器。


24

電源容量對X線機有什么影響?


電源的容量是由額定電壓額定電流的乘積決定的,中額定電流是根據電源內部發熱量和散熱條件等因素確定的,對于電力變壓器而言則發熱量主要是銅阻損耗和渦流損耗轉化的,銅阻越大則在一定的散熱條件下所確定的額定流即越少,因而電源的容量也越少,反之,電源容量越少明鋼阻越大,當內阻超過X線機的要求時便由于電源內部降太大而使X線機不能正常工作,特別是在大毫安工作時影響尤為顯著。對發電機而言,當容量少時配套的動力機功率電少,在大電流工作時由于瞬間負載加大動力機立即減速因而使電源頻率降低,進一步影響X線機不能正常工作??梢?,不論是變壓器還是發電機容量越大對工作越有利。
